Характеристика на сточный массный насос СМ 150-125-315/4 |
|
|
Сточный массный насос СМ 150-125-315/4 - стационарного применения горизонтальный насос для городских и промышленно-производственных стоков.
По своей конструкции фекальный насос СМ - консольный одноступенчатый с односторонним входом и закрытым центробежным рабочим колесом.
Таблица 1- характеристики насосов СМ 150-125-315/4 в различных исполнениях.
Таблица 1
| Исполнение насоса |
Подача
(диапазон), м3/ч |
Напор
(диапазон), м |
Электропривод
кВт |
Давление на входе
МПа |
| СМ 150-125-315/4 |
200 (100-200) |
32 (35-28) |
37х1450 |
не > 0,25 |
| СМ 150-125-315а/4 |
180 (90-218) |
27,5 (31-25) |
30х1450 |
не > 0,25 |
| СМ 150-125-315б/4 |
160 (82-200) |
22,5 (25-20) |
22х1450 |
не > 0,25 |
Обозначение насоса СМ150-125-315/4, где:
- СМ: Сточно-массный;
- 150: диаметр всасывающего патрубка, в мм;
- 125: диаметр напорного патрубка в мм;
- 315: диаметр рабочего колеса в мм;
- 4: частота вращения вала насоса (1450 об/мин)
Насосы используют в очистных сооружения, в системах водоканала, ЖКХ для перекачивания сточных вод.
Насос, для обеспечения его привода, оснащают электроприводом, в качестве которого, как правило, применяют общепромышленные асинхронные, с короткозамкнутым ротором, электродвигатели.

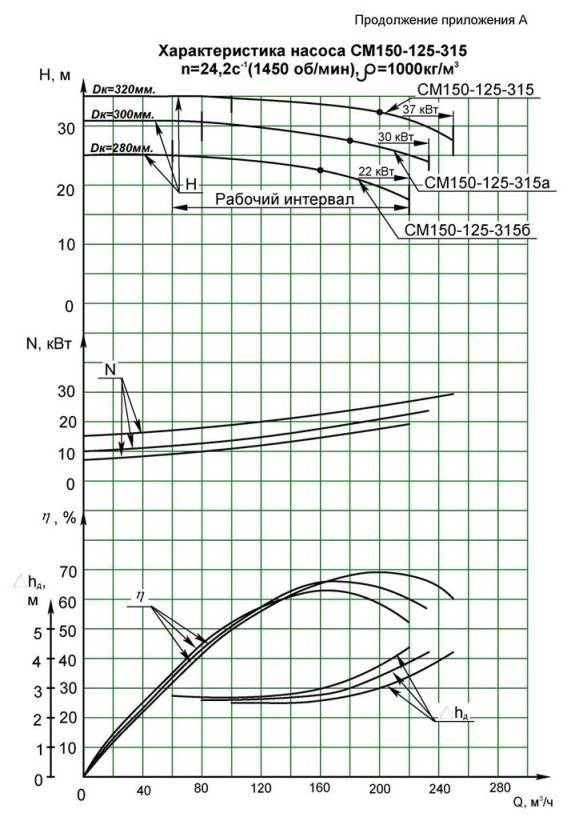

Рисунок 1 - напорная характеристика насоса.
Рис.1 Напорная характеристика
СМ 150-125-315/4
 |
|
|
|
