Чертеж и схема СМ 150-125-315/4

Насос СМ 150-125-315/4 - одноступенчатый горизонтальный консольного типа фекальный насос, предназначенный для перекачивания стоков городского или производственного происхождения.
Центробежный насос СМ оснащен рабочим колесом закрытого типа с односторонним входом.

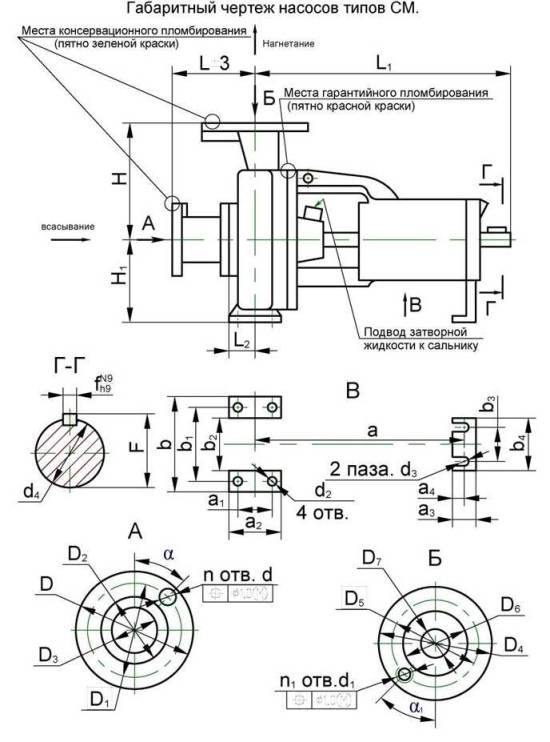

На рисунке 1 представлен габаритный чертеж насоса СМ 150-125-315/4.

Рис.1 Габаритный чертеж насоса СМ

В насосном агрегате насос укомплектован трехфазным общепромышленным двигателем, в качестве которого применяется общепромышленного назначения асинхронный электродвигатель (мощность привода - 7,5, 11, 22, 30, 37 кВт).

Рисунок 2 - габаритный чертеж, рисунок 3 - габаритно-присоединительные размеры агрегата.

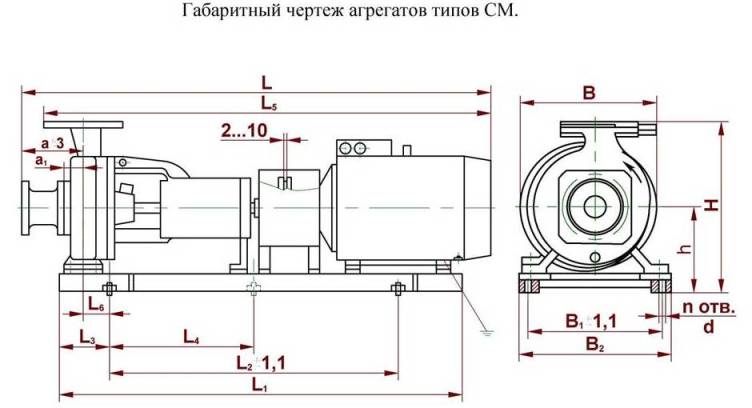

Рис.2 Габаритный чертеж агрегата

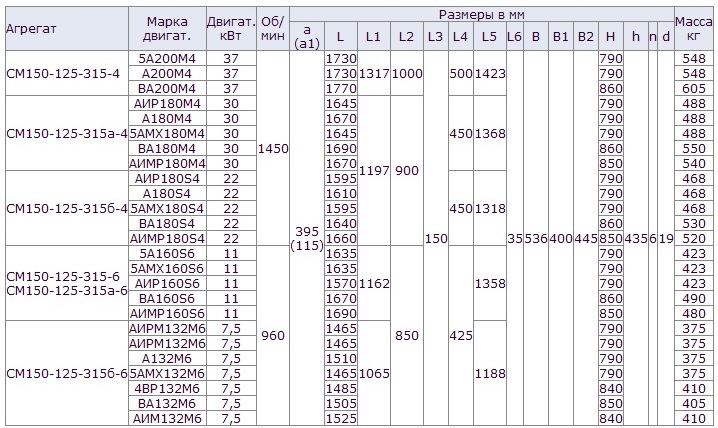

Рис.3 Габаритные и присоединительные размеры
агрегата СМ 150-125-315/4
